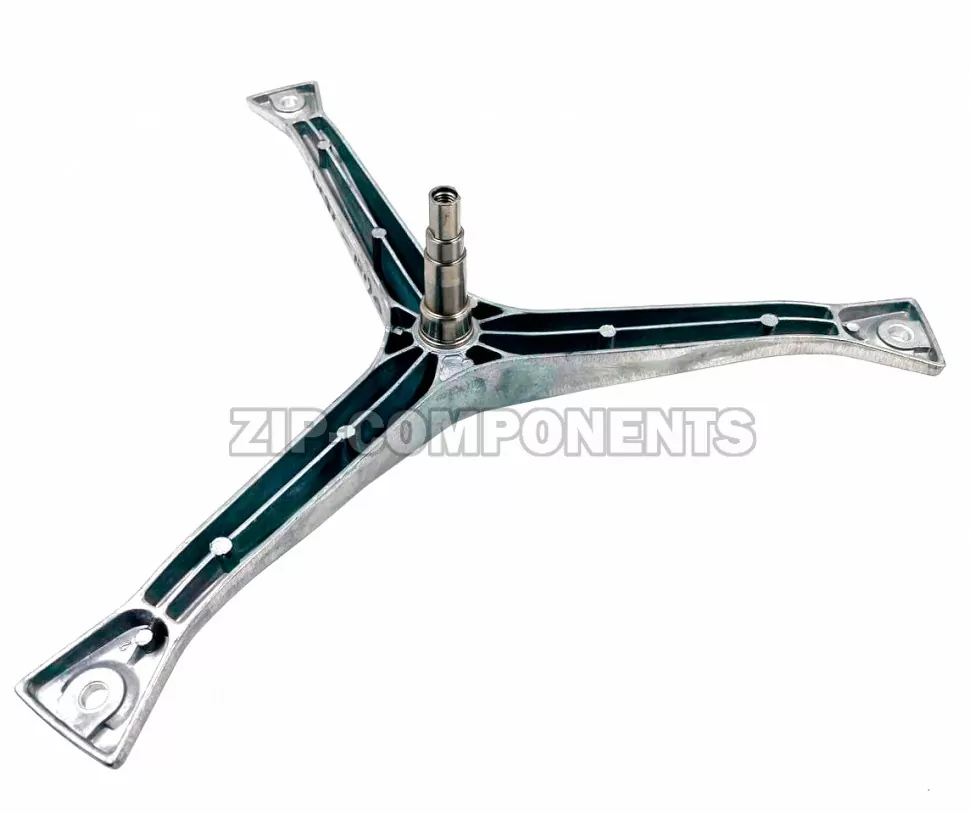

Крестовина барабана (низкий вал 78 мм) Samsung DC97-00124D
1. Краткое описание
Крестовина барабана Samsung DC97-00124D (исполнение с низким валом H78mm) — это силовой элемент, который связывает барабан с валом двигателя и принимает на себя основные нагрузки при отжиме. Деталь выполнена под комплект подшипников 6203 и 6204 и сальник 25×50,55×10/12. Высота вала в данном исполнении составляет 78 мм, посадочные диаметры вала — 25 / 20 / 17 мм, что соответствует узким машинам с загрузкой около 3,5 кг. Крестовина взаимозаменяема с кодами DC97-11292A, SPD013SA и cod732. Это практичное решение для восстановления барабанного узла после износа подшипников или разрушения штатной крестовины.
Страна производства: Китай
2. Назначение и применение
Крестовина барабана является несущей основой барабанного узла. Она передаёт крутящий момент от вала двигателя к барабану, удерживает подшипниковый узел и обеспечивает герметичность посадки сальника. При износе подшипников, коррозии или трещинах крестовины появляется люфт барабана, усиливается шум и вибрация, а в бак может попадать вода через разрушенный сальник.
Деталь применяется в следующих типах техники:
Фронтальные стиральные машины Samsung с загрузкой около 3,5 кг (узкие модели).
Модели серий C, F, R, WF (полный список — в разделе 5).
Техника, где заводом предусмотрена крестовина под подшипники 6203/6204 и сальник 25×50,55×10/12 с валом 78 мм.
Замена крестовины требуется при критическом износе подшипникового узла, трещинах или коррозии детали, а также при повреждении посадочного места сальника.
3. Основные характеристики
Параметр Значение
Тип детали Крестовина барабана стиральной машины (низкий вал)
Артикул DC97-00124D
Бренд Samsung
Каталожное обозначение cod732
Подшипники 6203 (17 мм) и 6204 (20 мм)
Сальник 25×50,55×10/12
Высота вала 78 мм
Посадочные диаметры вала 25 / 20 / 17 мм
Диаметр втулки под сальник 25 мм
Крепление шкива Болт (М10 / М12 — расхождение каталогов)
Совместимые бренды Samsung
Альтернативные коды (полная взаимозаменяемость): DC97-11292A, SPD013SA, cod732, EBI729, 301199, SPD011SA
Код DC97-11292A указан как взаимозаменяемый во многих каталогах. SPD013SA и 301199 — торговые и производственные обозначения. EBI729 — код производителя. SPD011SA также встречается как подтверждённый аналог.
Расхождения в размерах. В разных каталогах поставщиков высота вала для DC97-00124D указана по-разному: 78 мм, 95 мм, 97 мм, 98 мм. Пользовательский запрос содержит значение 78 мм, которое соответствует исполнению для узких машин с загрузкой 3,5 кг. Перед заказом обязательно сверьте фактическую высоту вала со снятой деталью.
4. Признаки неисправности
Замена крестовины требуется при обнаружении любого из следующих симптомов:
Сильный гул или вой при отжиме, усиливающийся с набором оборотов — признак износа подшипников, для которых предназначена крестовина.
Люфт барабана при покачивании рукой (при снятом ремне) — разбитая посадка подшипника или вала.
Течь воды из-под задней части бака или по валу — разрушение сальника или трещина в зоне посадки.
Коррозия или трещины на лучах крестовины, особенно в месте посадки подшипников.
Посторонний стук или скрежет при вращении барабана, не связанный с посторонним предметом в белье.
Ошибки дисбаланса на дисплее, которые не устраняются регулировкой ножек и перераспределением белья.
При появлении этих признаков дальнейшая эксплуатация машины опасна: разрушение крестовины может повредить вал двигателя и другие элементы.
5. Полный список совместимых моделей
Список составлен на основе данных из каталогов поставщиков и профильных баз запчастей.
Samsung — стиральные машины
C1035
C1035A
C1035AEW/XTL
C1035AFS/XTC
C1035AIS/YFQ
C1035AS
C1035ASE/XSE
C1035EW/XSH
F1215J
R1013J
R1015J
R1031
R1033
R1042
R1043
R1045
R1052
R1213J
R1215J
R1233
R1245
R1245A
R1245AS
R1245AV
R1245C
R1245V
R631
R813J
R815J
R831
R833
R843
R852
WF-C963AC
WF-C963C
WF-R1053
WF-R1056
WF-R1056R
WF-R105N
WF-R1061EW/XTL
WF-R1061WU/XTL
WF-R1065S
WF-R106NS
WF-R107NK
WF-R1254
WF-R1256
WF-R125A
WF-R125AC
WF-R125AV
WF-R125N
WF-R125NC
WF-R853
WF-R856
WF-R862
WF6520N7W
WF6520N8C
WF6520S4V
WF6520S6V
WF6520S7W
WF6520S9C
WF6520S9R
WF6522N7W
WF6522S4V
WF6522S6V
WF6522S7
WF6522S7W
WF6522S8C
WF6522S8S
WF6528N4W
WF6528N6W
WF6528N7W
WF6528S7W
WF6550S7W
WF6550S7WU/XTL
WF7520N1B
WF7520NAW
WF7520NUV
WF7520NUW
WF7520S8C
WF7520S9C
WF7520S9R
WF7520SAV
WF7520SUV
WF7522NAW
WF7522NUW
WF7522S6S
WF7522S8C
WF7522S8R
WF7522S8V
WF7522S9C
WF7522S9R
WF7522SUC
WF7522SUV
WF8522S9P
Важно: приведённый список отражает совместимость, указанную в каталогах поставщиков. Для некоторых моделей могут действовать уточнения по году выпуска. Перед заказом рекомендуется сверить сервисный номер машины или маркировку старой детали.
6. Важно
Перед покупкой обязательно сверьте артикул и фактическую высоту вала (78 мм) со снятой деталью. В каталогах встречаются значения 78, 95, 97 и 98 мм для одного и того же артикула.
Крестовина поставляется без подшипников и сальника. При замене рекомендуется устанавливать новый комплект подшипников (6203 и 6204) и сальник 25×50,55×10/12 — это продлит срок службы узла.
При замене крестовины рекомендуется проверить состояние вала двигателя, шкива и амортизаторов. Изношенные элементы ускоряют выход из строя нового узла.
Не используйте ударный инструмент при демонтаже шкива и креплений — это может деформировать вал и нарушить балансировку.
После установки обязательна проверка на холостом ходу (без белья) на разных оборотах: узел не должен создавать вибрацию, стуки или течь.
7. Рекомендации по установке
Отключите машину от электросети и перекройте подачу воды. Слейте воду через сливной фильтр и отсоедините заливной шланг.
Снимите верхнюю и заднюю крышки (если конструкция модели это предусматривает), чтобы получить доступ к баку, двигателю и амортизаторам.
Демонтируйте приводной ремень, шкив и двигатель (или отсоедините его от вала). Сфотографируйте схему крепления перед разборкой.
Отсоедините все коммуникации от бака: патрубки, датчики, ТЭН, проводку. Промаркируйте разъёмы.
Извлеките бак в сборе через верх или через низ корпуса (в зависимости от модели). Узел тяжёлый — работайте вдвоём или используйте опору.
Демонтируйте старую крестовину, выпрессуйте подшипники и извлеките сальник. Очистите посадочные места от коррозии и загрязнений.
Установите новую крестовину, запрессуйте новый комплект подшипников (6203 и 6204) и сальник 25×50,55×10/12. Соблюдайте посадочные диаметры и усилие запрессовки.
Соберите бак в обратном порядке, подключите двигатель, шкив и ремень. Проверьте, что шкив не имеет люфта, а ремень натянут правильно.
Установите бак в корпус, подключите амортизаторы и пружины. Затягивайте крепёж равномерно, без перекосов.
Выполните тестовый запуск без белья: сначала короткая стирка при 30–40 °C, затем отжим на средних и максимальных оборотах. Убедитесь в отсутствии течей, стуков, вибрации и ошибок на дисплее.
При соблюдении всех рекомендаций замена крестовины занимает от 2 до 4 часов и требует аккуратности, но не уникального инструмента. Это одна из самых эффективных операций по восстановлению ресурса стиральной машины.
